Газотурбинная установка 6F.03 (6FA)

Газотурбинная установка 6F.03 (6FA) основана на передовых технологиях использованных при создании ГТУ 7FA. Турбина имеет одновальную конфигурацию, сборный ротор, редукторное соединение с генератором со стороны компрессора или с так называемого «холодного конца». Такое расположение генератора позволяет выполнить осевой выхлоп и оптимизировать компоновку блока для использования в комбинированном цикле.

Характеристики газовой турбины 6F.03 (6FA)

ПАРАМЕТР	ЗНАЧЕНИЕ
Число ступеней компрессора	18
Коэффициент сжатия компрессора	16.4:1
Число ступеней турбины	3
Тип камеры сгорания, количество камер сгорания	трубчато-кольцевая, 6 камер сгорания
Температура сжигания топлива	> 1260 °C
Виды сжигаемого топлива	Природный газ, попутный нефтяной газ, сингаз, дизельное топливо
Устройство запуска	Электромотор
Система удаления выхлопа	Осевая

Характеристики генератора ГТУ 6F.03 (6FA)

ПАРАМЕТР	ЗНАЧЕНИЕ
Коэффициент мощности (запаздывания)	0.8
Выходное напряжение, кВ	11.5 кВ
Номинальная мощность, МВт	82 МВт

Компрессор

Компрессор – осевой, 18-ти ступенчатый с первым рядом поворотных направляющих аппаратов, имеет степень сжатия 16.4:1 при условиях ISO. Компрессор состоит из ротора и корпуса (статора). Первые две ступени выполнены с применением сверхзвуковых технологий. В компрессоре предусмотрен отбор воздуха между ступенями для охлаждения и уплотнения сопловых лопаток турбины и пространства между дисками, а также для сглаживания пульсаций во время пуска ГТУ. Диски компрессора стягиваются 15-ю болтами, таким образом образуя жесткую конструкцию, центрируются  при  помощи шпонок.

Система камер сгорания

Противоточного типа с шестью низко эмиссионными камерами сгорания второго поколения (DLN-2.6), оснащенными шестью форсунками каждая. В стандартное оснащение системы камер сгорания входят две убирающиеся свечи зажигания и четыре детектора пламени. Пламяперепускные трубы соединяют каждую камеру сгорания с соседней с обеих сторон. На внутренней поверхности жаровых труб и на соединительных элементах выполнено термозащитное покрытие. Для удобства  обслуживания  любая камера сгорания, жаровая труба или переходник могут быть заменены по отдельности.

Корпус и выходной диффузор

Корпус разделен на пять частей, каждая из которых имеет горизонтальный разъем для обслуживания и ремонта. Для выполнения визуальных инспекций на секциях корпуса компрессора, камеры сгорания и турбины предусмотрены бороскопические отверстия. Доступ к опорноупорному подшипнику осуществляется путем снятия верхней половины входного корпуса компрессора. Второй опорный подшипник доступен для обслуживания и ремонта без демонтажа корпуса турбины.

Выхлопной диффузор сформирован из двух цилиндров. Поток уходящих газов после третьей ступени турбины поступает в диффузор, где снижается его скорость и восстанавливается давление для улучшения экономичности. В выхлопном диффузоре расположена 21 термопара для контроля температуры газов.

Турбина

Секция турбины имеет три ступени с воздушным охлаждением сопловых лопаток всех трех ступеней и рабочих лопаток первых двух ступеней. Лопатки первой ступени имеют передовую систему охлаждения, способную выдерживать высокие температуры горения, основанную на турбулизованном прохождении воздуха по внутреннему извилистому каналу лопатки с дальнейшим его вытеканием через отверстия на поверхности пера лопатки, переднюю и заднюю кромки. Лопатки имеют удлиненные хвостовики для того чтобы изолировать полотно рабочего колеса от потока горячих газов, а на 2-ой и 3-ей ступенях выполнен интегральный бандаж для устранения усталостных напряжений и для улучшения эффективности. Первая ступень имеет бандаж, состоящий из двух частей, что позволяет уменьшить концевые зазоры.

Конструкция одновального ротора с двумя подшипниками обеспечивает высокий крутящий момент, имеет внутреннее воздушное охлаждение всей секции турбины. Вал вращается против часовой стрелки, если смотреть со стороны выходного фланца турбины, а редуктор меняет вращение, являясь приводом ротора генератора. Для удобства замены на месте ротор турбины может быть изъят из корпуса как единый узел, рабочие лопатки могут заменяться комплектами или по отдельности без необходимости балансировки ротора на месте.

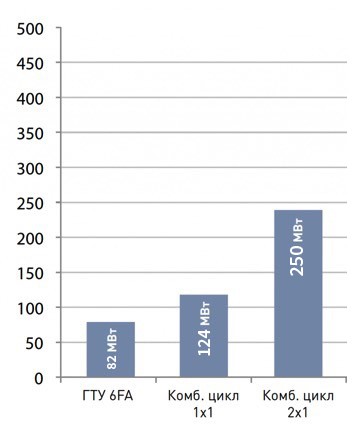

ПАРАМЕТР	ЗНАЧЕНИЕ
Электрическая мощность на клеммах генератора	82 МВт
КПД на клеммах генератора	36%
Удельный расход тепла	9991 кДж/кВтч
Температура газов на выходе из газовой турбины	613 °C
Расход газов на выходе из газовой турбины	213.1 кг/с
Содержание NOx в выбросах	15 ppm
Содержание CO в выбросах	9 ppm
